消失模涂料的主要作用是防止鑄件產(chǎn)生粘砂缺陷，從而大大降低鑄件清理工作量。消失模涂料之所以能防止粘砂，主要是由于下列作用：

    1）消失模涂料中耐火填料顆粒要比型芯砂顆粒細(xì)得多。有人測定配制消失模涂料所用的鑄英粉的比表面積為1枷一3000cm2／8，為細(xì)砂粒的10倍左右。因此，涂敷消失模涂料后，封閉了型芯表面的孔隙，防止了金屬液滲入型、芯表面內(nèi)。

    2）消失模涂料中的耐火境料可選用導(dǎo)熱性好、蓄熱能力大的材料如鍺英粉、鎊鐵礦粉等。這樣可以減少鑄型與液態(tài)金屆的接觸時間，減少液態(tài)金屆滲入鑄型孔隙的深度。

    3）消失模涂料中的耐火填料可選用耐火度高、熱化學(xué)穩(wěn)定性高的材料；這樣可防止在鑄件和鑄型之間發(fā)生化學(xué)反應(yīng)而生成低熔點(diǎn)物質(zhì)。涂層提供了一個熱化學(xué)穩(wěn)定性高的屏障，從而防止了化學(xué)粘砂。

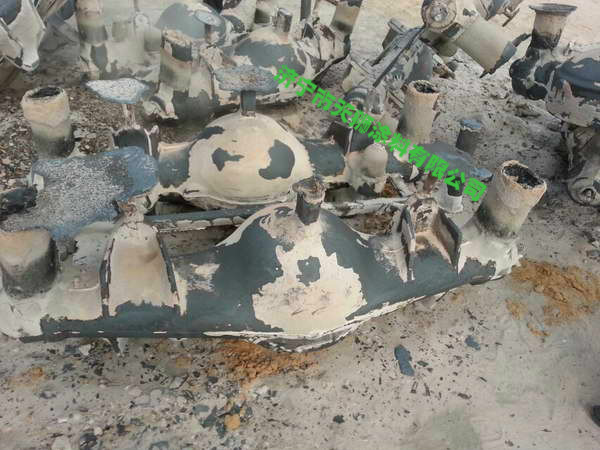

    4）可按照易剝離燒結(jié)層的要求配制消失模涂料，使耐火填科在金屬液熱作用下適度燒結(jié)并在冷卻之際能夠自動剝窩下來。從而防止了粘矽的形成。一些學(xué)者認(rèn)為在鑄件表面獲得易剝高燒結(jié)層的條件是耐火填科適當(dāng)?shù)哪突鸲群驮阼T型表面創(chuàng)造足移的氧化或還原性氣氛。

    1.翅  降低鑄件表面粗鈕度

    砂型鑄造鑄件表面粗糙度一般為1t一12級，鑄件表面不平度的算術(shù)平均偏差值Ra為25一my見采用消失模涂料后鑄件表面租糙度可達(dá)8。9級，鑄件表面不平度算術(shù)平均偏差值x：為3.2-6.3Aml消失模涂料可以降低鑄件表面租糙度的原因是耐火填料顆粒報(bào)紉，涂層表面光滑。消失模涂料中耐火填料愈細(xì)，排列愈致密孔隙愈小，金屬液愈不易滲入。此外消失模涂料不與金屬液潤濕。

• 上一篇內(nèi)容: 消失模涂料提供的保護(hù)作用與膜厚度成正比
• 下一篇內(nèi)容: 消失模涂料優(yōu)良的耐稀酸和耐水性
