消失模涂料需良好工藝性和良好的涂掛

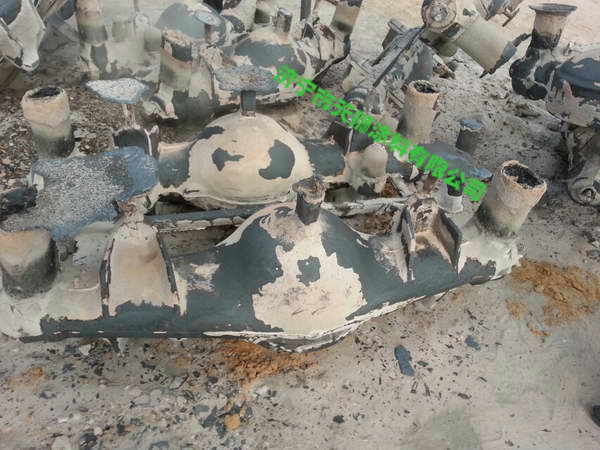

　　消失模涂料需良好的工藝性和良好的涂掛性和滴淌性第六節(jié)涂料其他工藝性能研究涂料的涂掛性消失模涂料負壓實型鑄造涂料一般為水基涂料,它與EPC模不潤濕,要改善涂料涂掛性可以從涂料和模樣兩方面入手。

　　1.在涂料中加表面活性劑

　　消失模涂料在涂料中加表面活性劑應(yīng)注意以下兩點(1)選擇表面活性劑。負壓實型涂料常用膨潤土、水玻璃等無機粘結(jié)劑,故加非離子型或陰離子型表面活性劑為宜。采用非離子型和陽離子型表面活性劑,如代號為A3201、C12-18烷基苯磺酸鈉DPA2031、OP2l、YB-ISA石油苯、GC32石油磺酸鹽、VA10石油苯磺鹽JFC、 PEN-PO-EO2、B169等試驗表明,將這幾種表面活性劑分別加入涂料中,加入量為涂料重的0.03%~0.05%,均可使涂料的涂掛性大為改善。

　　消失模涂料加入活性劑可改善涂掛性,如采用未加表面活性劑的涂料涂在EPC試片上,發(fā)現(xiàn)試片上有相當(dāng)部分涂不上涂料(圖109a),而加表面活性劑的涂料則能使試片全涂上(圖109b),也可用玻璃片對這兩種涂料做透光試驗,無表面活性劑的涂料即使是經(jīng)多次

• 上一篇內(nèi)容: 消失模涂料發(fā)泡成型與膠合
• 下一篇內(nèi)容: 消失模涂料特點及應(yīng)用EPC法采用
