本文綜述近年來國內(nèi)外消失模涂料的研究成果，其中包括一些日本專利配方，供鑄造涂料研制同行參考。

　　目前國內(nèi)生產(chǎn)消失模涂料的工廠雖然已有不少，但其產(chǎn)品性能與國外名牌產(chǎn)品相比仍有一定差距。消失模鑄件的氣孔和夾渣缺陷仍占有一定的比率。本文綜述國內(nèi)外近年來的研究成果和專利技術(shù)，旨在與同行們互相交流，共同促進，為提高消失模鑄件的成品率提供一些經(jīng)驗。

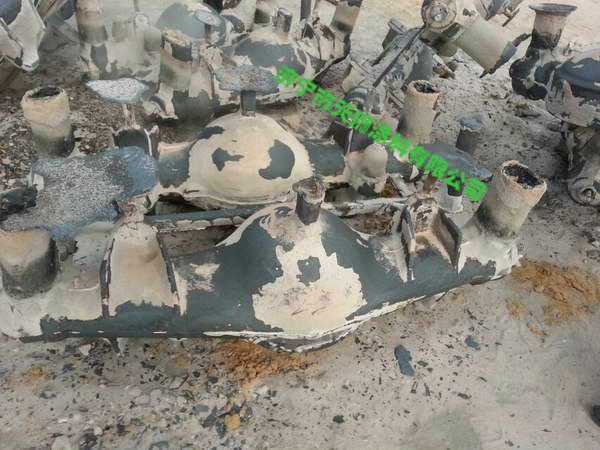

　　1  鑄鐵用消失模涂料

　　內(nèi)蒙古工學(xué)院朱征等研究了超細粉在消失模涂料中的作用，通過正交試驗證明，在1250目超細石英粉100%的涂料中，當膨潤土為3.5%，CMC為0.45%，白乳膠為4%時，懸浮率達到98%以上。涂層強度達到946kPa，但與含io026 270目的石英粉涂料相比，涂層透氣性下降了65%。根據(jù)我們的經(jīng)驗，超細粉的數(shù)量不宜超過粉料總量的10%，否則難以保證涂層的透氣性。

　　四川大學(xué)劉振偉等研究了不同耐火骨料對消失模涂料性能的影響。研究指出，在（質(zhì)量分數(shù)，%）鈣基膨潤土4、白乳膠3、CMC O．5的情況下，石英粉涂料的懸浮性最好，棕剛玉涂料的懸浮性最差。鋁礬土涂料的透氣性最好，石英粉涂料次之，棕剛玉涂料最差。

　　昆明理工大學(xué)蔣業(yè)華等研究了耐火骨料粒度分布時對消失模涂料性能的影響。研究指出，在耐火骨料粒形相同的情況下，粒度分布越集中，涂料的透氣性越高，粒度越分散，涂料結(jié)構(gòu)越致密，透氣性越低。

　　上海交通大學(xué)吳國華等研究了凹凸棒黏土對消失模涂料流變性的影響，研究表明，水基消失模涂料中，加入（質(zhì)量）2%的凹凸棒黏土，可使涂料的流變性大為改善。

　　攀枝花學(xué)院周洪研究了黃麻纖維對消失模涂料透氣性和強度的影響，采用的涂料配方為（質(zhì)量分數(shù)，%）：石英粉100，氧化鐵6、鈉基膨潤土3、CMC 0.2、白乳膠6、糊精2、水玻璃0.

　　25、黃麻纖維0.2～0.5、水適量，研究表明，黃麻纖維涂料有效地（長Imm左右）消除了鏈輪軸的氣孔缺陷，涂料易燒結(jié)，剝離性良好。

　　內(nèi)蒙古工業(yè)大學(xué)劉向東等研究了鑄件PVAc對水基消失模涂料強度的影響，采用的涂料配方為（質(zhì)量分數(shù)，%）：石英粉20，膨潤土3．O、PVAc2.5～4．O、CMC O．45。研究表明，當

• 上一篇內(nèi)容: 消失模涂料影響涂料的脫落性能
• 下一篇內(nèi)容: 消失模涂料的作用及對其性能的要求
