1.用板材加工成形的氣化模鑄造

　　消失模涂料用板材加工成形的氣化模鑄造的主要特點是:1)模樣不用模具成形,而是采用市售的泡沫板材,用數控加工機床分塊制作,然后粘合而成。2)通常采用樹脂砂或水玻璃砂作充填砂,也有人采用干砂負壓造型。

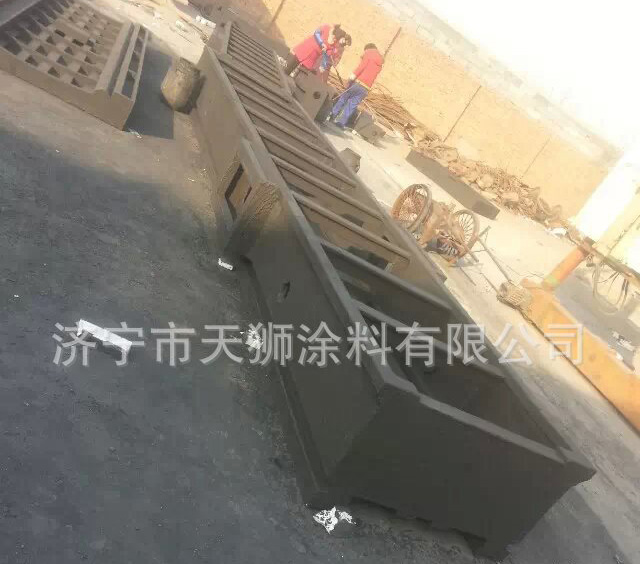

　　消失模涂料這種方法主要適用于中、大型鑄件的單件、小批生產,如汽車覆蓋件模具、機床床身的生產等。通常稱這種方法為 Full mouldCasting,簡稱FMC法。圖1-1所示的是用這種方法生產的模樣和鑄件。

　　圖1-1用板材加工成形的消失模涂料鑄件成形和采用負壓干砂造型。它主要適用于中、小型鑄件的大批生產,如汽車和拖拉機鑄件,管接頭,耐磨件的生產。通常稱這種方法,簡稱LFC法。圖1-2所示的是用這種方法生產的模樣和鑄件。

　　1.1.2LFC法的工藝過程

　　LFC法主要工藝過程如圖1-3所示。

　　圖1-4消失模涂料所示的是傳統的粘土砂鑄造與消失模涂料鑄造的主要工藝流程比較。可以看出,消失模涂料鑄造每生產一個鑄件就要消耗一個泡沫模樣,因此必須有泡沫模樣發泡成形的工序。但是,它減少了砂型鑄造的型(芯)砂制備、制芯、下芯等許多工序1.1.3LFC法的主要特點1)LFC是一種近無余量、精確成形的工藝。其特點是,采用遇金屬液即消失的泡沫塑料作模樣,無需起模,既無分型面又無型芯,模樣無起模斜度,鑄件無飛邊毛刺,還減小了由于型芯塊組合而造成的尺寸誤差。鑄件尺寸精度和表面粗糙度分別可達CT5~CT7、R=6.3~12.5μm,接近熔模精密鑄造水平。由于充填砂采用干砂,根除了由水分、粘結劑和附加物帶來的缺陷,鑄件廢品率顯著下降,鑄件質量顯著提高。
